造成滲油的原因主要有三點：
可能是過載或者高、低壓接線柱的螺絲松動接觸不良引起發熱導致滲油。
高、低壓套管受到外力作用受損滲油。
套管密封膠圈受環境影響老化、變形。
變壓器滲油都有什么壞處？
變壓器發生滲油后，如果不及時處理的話，就會發生油位下降，導致下列后果。
從油枕上的油窗來看，當油面下降到監視窗刻度線以下時，就無法對變壓器油進行有效監視。
油面下降到變壓器大蓋以下的時侯，會導致變壓器油與空氣的接觸面積加大，使油快速氧化。同時，潮氣浸入油中后，會使繞組的絕緣強度降低。
當器身嚴重缺油的時候，所露出的繞組對地或繞組線圈裸露部分相互之間的絕緣層度也會隨之下降，一旦發生過電壓時，非常容易擊穿。
當變壓器油淹沒不了分解開關時，分接頭間會產生泄漏放電，可能造成高壓繞組短路。
當然，以上所列出的幾點，在實際運行當中，所出現的概率不高。如果只是高、低壓滲油，油面不低于變壓器頂部大蓋時，影響不會太大。
不管什么原因造成的滲油，解決的方案只有一個，就是吊芯處理。具體方案如下：
一、準備工作：
將器身底部小型變壓器應先將油面兒放低到變壓器大蓋的底面，再卸下大蓋與箱殼的緊固螺絲，即可用起重設備將頂蓋兒連同器身一起吊出。
二、吊芯注意事項：
在吊芯的時候，選擇在無風的天氣進行。而且吊芯的時間不能過長，否則，會導致器身吸收空氣中的水分而受潮，降低變壓器的絕緣。按照規定，干燥的空氣不得超過16小時；潮濕空氣不得超過12小時。
三、更換滲油膠圈：
卸開大蓋螺絲，用手拉葫蘆將器身吊起10~15cm的高度，用木方墊在大蓋與器身之間，再將手拉葫蘆放下。
將器身里面滲油的一相繞組與導電桿連接的螺絲卸開。
再將緊固套管的螺絲打開，從上端將導電桿和套管一并抽出，即可更換密封圈了。
友情提示一下：
在打開器身內部螺絲的時候，螺絲和扳手千萬要抓牢，絕對不能掉到變壓器內部，否則的話，就要將器身全部吊出來，取出脫落之物后才行。
墊在大蓋下面的木方一定要結實可靠，以免突然下落砸傷手臂。
緊固套管螺絲時，不能用力太猛，否則容易使套管破裂或膠圈變形。更換全部結束后，緊固各部分螺絲。
如何加油：
加油時，將器身油枕上的注油孔螺絲和大蓋上的排氣孔螺絲打開，用干凈無雜質和水的油桶裝油，慢慢的通過注油孔將變壓器油加進去，直到在油枕監視窗處，能看見變壓器油就可以了。但是，監視窗的油位必須由紅色警戒標識變成綠色標識才行。
接線柱漏油，一種情況是變壓器油太多，確認下是否是這個原因。二，估計是密封膠圈壞了，變壓器停電，驗電，放電，打開看下，更換。
要想解決變壓器接線柱漏油的問題，首先要分析漏油的原因，從根本上解決，才能有效處理好，分析引起變壓器接線柱漏油的主要原因和解決辦法有:
1.是密封件老化，氣候環境、使用環境、油品腐蝕等是導致密封件老化的主要原因。（處理辦法:更換合格的耐油密封墊）
2.環境溫差變化對變壓器的影響是非常大的，由于溫度的變化導致焊接、連接、密封等部位因材質的不同，出現變形量、變形方向等的不同，隨著時間的延續，易出現焊接部位、密封部位、連接部位出現滲漏。（處理辦法:緊固或更換耐油密封墊，注意環境溫度變化不要過溫過負荷使用變壓器。）
3.法蘭或密封連接處不平，安裝緊固時周邊不能均勻受力，導致使用過程中出現滲漏；（處理辦法:打磨連接處，確保接觸面平滑無油漬。）
4.法蘭接頭變形錯位，使密封墊一側受力偏大，一側受力偏小，受力偏小的一側密封墊因壓縮量不足導致滲漏；此現象多發生在瓦斯繼電器連接處及散熱器與本體連接處。（處理辦法:消除變形錯位，使壓力面受力均勻。）
5.密封墊安裝時，其壓縮量不足或過大導致使用過程中出現滲漏。壓縮量不足時，變壓器隨運行溫度升高，變壓器油粘度下降造成滲油；壓縮量偏大時，密封墊變形嚴重，加速老化縮短使用壽命。（解決辦法:緊固或更換密封墊處，注意環境溫度和變壓器溫升變化。）
6.變壓器接線柱受外力也會造成接線柱受力偏移，造成密封墊滲漏。（處理辦法:消除應力，重新更換耐油密封墊）
]]>2、在鐵芯的頂端鐵片上裝個帶有開關觸點，線圈通電吸合，關電松開，人們就利用它當開關使用。
3、繼電器開關有多種功能，可以當墻壁開關用于斷220V交流電，下面的觸點一個觸點要接在火線上，另一個觸點接燈泡，所以當吸合時左邊一個觸點輸出220火線，手不能碰到，很危險我們的空調，電冰箱，洗衣機等都是用繼電器吸合當開關用的。直流繼電器，線圈上的電源是直流12V處才安全。
4、有種繼電器是12V直流供線圈作電源，但控制的用電器也是12V同一個電源，那就可從線圈一端的正極上與另一端開關點相連，當吸合時，直接起到12V開關作用，閉合后另一觸點也測到電壓。
]]>
1、繼電器整體的冗余
在一些重要的控制及聯鎖電路中，可增加相同繼電器，即選用兩只同規格、同參數的電壓繼電器并聯使用，除繞組并聯外，電觸點也可以并聯使用，這樣可靠性將大大提高。
對于電壓繼電器，當其繞組發生短路接地時，會影響繼電器的正常工作。可在繼電器繞組中串入熔斷器或自恢復式保險絲，如圖1所示。自恢復式保險絲受工作電壓的限制，最高工作電壓只能在250V以下，適合用于印刷電路板上的繼電器。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖1 電壓繼電器的冗余
對于電流型繼電器，則其繞組開路的影響與上述的電壓繼電器繞組短路的作用相同。故應采取的措施是在串聯繞組上并聯二極管來提高可靠性，對于交流繼電器應并聯雙向二極管，如圖2所示。對于直流繼電器應并聯穩壓二極管。二極管的選擇原則是：使前端未開路時二極管的導通電壓UD小于繼電器繞組最大工作電壓。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖2 電流繼電器的冗余
2、繼電器觸點的冗余
實踐證明在繼電器組成的電路中，電觸點故障在全部故障中占有相當?shù)谋壤?。因此繼電器同一繞組的幾個觸點接成冗余電路，是最容易實現的，不用增加任何元件及投資，只是增加接線而已，但可大大提高控制電路的可靠性。常用方法有：用同一繼電器的兩個電觸點相串聯來提高常閉觸點斷開的可靠性，用同一繼電器的兩個觸點相并聯來提高常開觸點閉合的可靠性。
3、混合冗余
單純用電觸點冗余其可靠性的提高仍有一定的限度。而采用既增加繼電器，又使用同一繼電器的幾個觸點的串、并聯接線的混合冗余電路，就會具有兩種方法的優點。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖 3 以接通為重點的繼電器冗余電路
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖4 以斷開為重點的繼電器冗余電路
如上述電路進行組合還可構成兩套控制電路的互聯冗余，以保證即使有一套聯鎖、控制電路失效，裝置仍能在工藝參數超標時斷電、停機。
2）二次測量儀表和繼電器的標準化和小型化；
3）互感器使測量儀表和繼電器等二次設備與高壓的一次系統在電氣方面隔離，保證了人身和設備的安全。
重慶銅馬實業有限公司先后建設了江津雙福新區110KV瑞馳變電站、涪陵清溪110KV變電站、110kV龍橋電廠至龍橋變電站雙回線路工程、110kV石板水改接線路工程、江津汽摩園開閉所、協信天驕溪悅項目配電工程、融創凡爾賽配電工程、融創紫泉楓丹項目配電、藍光御江臺、融科7/8號地塊配電項目、歇馬公租房配電工程、熒鴻城四六街區配電工程、輕軌環道線電力項目、重慶馬戲城紅線外電力工程等項目。是融創、藍光、協信、恒大等多家大型房地產開發商的長期戰略合作伙伴。
聯系銅馬
咨詢電話：15223059777
銅馬提供用電增容（減容）服務、
變電站建設、變配電安裝和改造、
電力設計、電網搶修、預防性實驗、
110kv及以下線路安裝架設、
110kv及以下電纜排管、敷設、接頭等
我分析的理由如下：
1）線圈磁飽和時，相當于電感量降為零，但是對于繼電器的線圈，它本身工作時就是接直流電壓，沒有使用線圈的電感特性。從另一個角度說，就是在直流電下，線圈的感抗為零。
2）線圈的電阻不是很小，一般有100歐或更大，這樣的話，在12V電源下，線圈上的電流只有120mA左右（當線圈電阻為100歐時），這樣的電話不會引起磁飽和。
所以對于繼電器來說，使用者不需要考慮線圈磁飽和的問題，倒是需要考慮線圈的溫升問題。由于線圈是材料是漆包線，漆包線在高溫下絕緣漆會熔化，這個指標一般是看線圈的絕緣等級，比如F級的絕緣，我記得溫度上限是155攝氏度，它的意思是當線圈溫度超過155度時，漆包線的絕緣漆就很可能破壞，造成匝間短路，最后使線圈燒斷。 ]]>
檢修現場小課堂
11月26日，國網江蘇檢修公司蘇州運維站修試一班開展石牌變2號站用變的氣體繼電器更換工作。班組安排近兩年新進年輕員工赴現場學習相關設備和部件的工作原理，觀摩、學習并與師傅們交流更換工藝和技巧，參與實際工作的過程，有效提升了新員工的動手實踐能力。 ????
]]>自鎖，可以叫做自鎖定，自保持，自保！自鎖就是同一個中間繼電器的線圈和觸點，這個繼電器的線圈得電后，長期讓線圈持續得電的依靠自己的觸點實現的，這樣就叫做自保持，也就是自鎖！

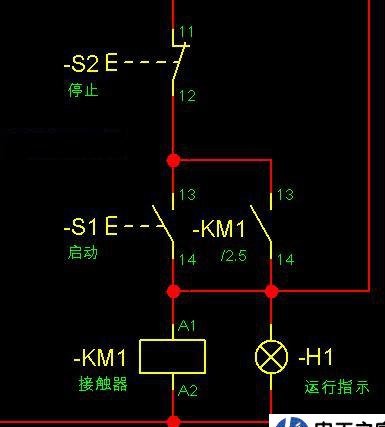

從這個圖紙上可以看到，S1啟動按鈕，按下后KM1線圈會得電，使得的KM1的觸點吸合，這樣S1按鈕在人手松開后，KM1的線圈持續得電的原因是KM1的13，14觸點在KM1線圈的電/磁作用下實現的！

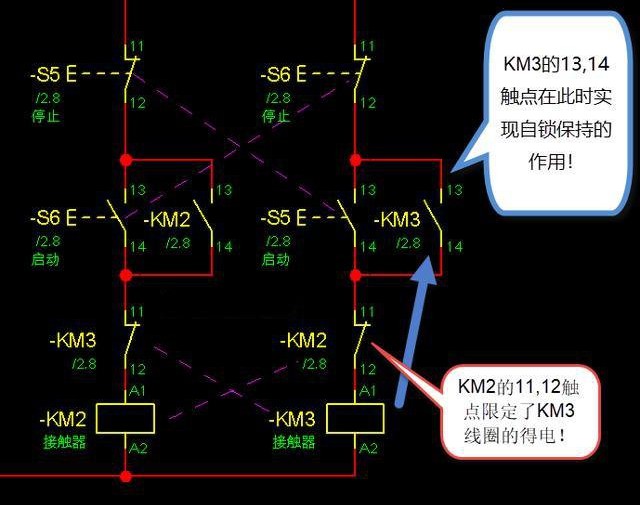

互鎖，就是互鎖電路中，2個或者多個中間繼電器/接觸器的線圈得電需要被其他的線圈所控制的觸點所牽制，相互之前的鎖定關系被稱為互鎖！當然按鈕之間的觸點互鎖也是常見的形式！
在這個電路圖中，S5按鈕和S6按鈕之間實現了電氣上的互鎖關系，就是S5按下的時候，S6所在的KM2回路必然會斷開！S6按鈕按下時，S5按鈕能啟動的KM3回路也必然會斷開！—這里的互鎖關系就是S5和S6不能同時被按下，一個動作會明確的限制另外一個的動作！
同時KM2和KM3的11，12觸點，又實現了對電路的再次互鎖，KM3的線圈得電的時候，KM3的11，12常閉觸點就會斷開，造成KM2的線圈無法得電！也是明顯的一個限制另外一個，這就是互鎖電路的主要特點，而且是兩方或者多方相互限制，因此就叫互鎖！
自鎖就是對自身回路使其接通長期工作的電路特性的表述；而互鎖電路則強調2個或者多個設備不能同時工作，相互之間有制約關系的電氣回路。
重慶銅馬實業有限公司成立的運維部，專業從事供配電完成后的運行維護、數據檢查分析、設備保養，承接過200余個的繼電保護措施、預防性試驗，以及配電室五防等保養維護項目，及時處理設備隱患，確保設備性能，保證運行安全，降低耗能成本。運維專線：18723309098
]]>??繼電器的定義：繼電器是一種當輸入量（電、磁、聲、光、熱）達到一定值時，輸出量將發生跳躍式變化的自動控制器件。
一、繼電器的工作原理和特性
當輸入量(如電壓、電流、溫度等)達到規定值時，使被控制的輸出電路導通或斷開的電器?？煞譃殡姎饬?如電流、電壓、頻率、功率等)繼電器及非電量(如溫度、壓力、速度等)繼電器兩大類。具有動作快、工作穩定、使用壽命長、體積小等優點。廣泛應用于電力保護、自動化、運動、遙控、測量和通信等裝置中。
繼電器是一種電子控制器件，它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。
1、電磁繼電器的工作原理和特性
電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。
2、熱敏干簧繼電器的工作原理和特性
熱敏干簧繼電器是一種利用熱敏磁性材料檢測和控制溫度的新型熱敏開關。它由感溫磁環、恒磁環、干簧管、導熱安裝片、塑料襯底及其他一些附件組成。熱敏干簧繼電器不用線圈勵磁，而由恒磁環產生的磁力驅動開關動作。恒磁環能否向干簧管提供磁力是由感溫磁環的溫控特性決定的。
3、固態繼電器（SSR）的工作原理和特性
固態繼電器是一種兩個接線端為輸入端，另兩個接線端為輸出端的四端器件，中間采用隔離器件實現輸入輸出的電隔離。
固態繼電器按負載電源類型可分為交流型和直流型。按開關型式可分為常開型和常閉型。按隔離型式可分為混合型、變壓器隔離型和光電隔離型，以光電隔離型為最多。
二、繼電器主要產品技術參數
1、額定工作電壓
是指繼電器正常工作時線圈所需要的電壓。根據繼電器的型號不同，可以是交流電壓，也可以是直流電壓。
2、直流電阻
是指繼電器中線圈的直流電阻，可以通過萬能表測量。
3、吸合電流
是指繼電器能夠產生吸合動作的最小電流。在正常使用時，給定的電流必須略大于吸合電流，這樣繼電器才能穩定地工作。而對于線圈所加的工作電壓，一般不要超過額定工作電壓的1.5倍，否則會產生較大的電流而把線圈燒毀。
4、釋放電流
是指繼電器產生釋放動作的最大電流。當繼電器吸合狀態的電流減小到一定程度時，繼電器就會恢復到未通電的釋放狀態。這時的電流遠遠小于吸合電流。
5、觸點切換電壓和電流
是指繼電器允許加載的電壓和電流。它決定了繼電器能控制電壓和電流的大小，使用時不能超過此值，否則很容易損壞繼電器的觸點。
三、繼電器測試
1、測觸點電阻
用萬能表的電阻檔，測量常閉觸點與動點電阻，其阻值應為0，(用更加精確方式可測得觸點阻值在100毫歐以內)；而常開觸點與動點的阻值就為無窮大。由此可以區別出那個是常閉觸點，那個是常開觸點。
2、測線圈電阻
可用萬能表R×10Ω檔測量繼電器線圈的阻值，從而判斷該線圈是否存在著開路現象。
3、測量吸合電壓和吸合電流
找來可調穩壓電源和電流表，給繼電器輸入一組電壓，且在供電回路中串入電流表進行監測。慢慢調高電源電壓，聽到繼電器吸合聲時，記下該吸合電壓和吸合電流。為求準確，可以試多幾次而求平均值。
4、測量釋放電壓和釋放電流
也是像上述那樣連接測試，當繼電器發生吸合后，再逐漸降低供電電壓，當聽到繼電器再次發生釋放聲音時，記下此時的電壓和電流，亦可嘗試多幾次而取得平均的釋放電壓和釋放電流。一般情況下，繼電器的釋放電壓約在吸合電壓的10～50％，如果釋放電壓太小（小于1/10的吸合電壓），則不能正常使用了，這樣會對電路的穩定性造成威脅，工作不可靠。
四、繼電器的電符號和觸點形式
繼電器線圈在電路中用一個長方框符號表示，如果繼電器有兩個線圈，就畫兩個并列的長方框。同時在長方框內或長方框旁標上繼電器的文字符號“J”。繼電器的觸點有兩種表示方法：一種是把它們直接畫在長方框一側，這種表示法較為直觀。另一種是按照電路連接的需要，把各個觸點分別畫到各自的控制電路中，通常在同一繼電器的觸點與線圈旁分別標注上相同的文字符號，并將觸點組編上號碼，以示區別。
繼電器的觸點有三種基本形式：
1、動合型（H型）線圈不通電時兩觸點是斷開的，通電后，兩個觸點就閉合。以合字的拼音字頭“H”表示。
2、動斷型（D型）線圈不通電時兩觸點是閉合的，通電后兩個觸點就斷開。用斷字的拼音字頭“D”表示。
3、轉換型（Z型）這是觸點組型。這種觸點組共有三個觸點，即中間是動觸點，上下各一個靜觸點。線圈不通電時，動觸點和其中一個靜觸點斷開和另一個閉合，線圈通電后，動觸點就移動，使原來斷開的成閉合，原來閉合的成斷開狀態，達到轉換的目的。這樣的觸點組稱為轉換觸點。用“轉”字的拼音字頭“z”表示。
五、繼電器的選用
1、先了解必要的條件：
①控制電路的電源電壓，能提供的最大電流；
②被控制電路中的電壓和電流；
③被控電路需要幾組、什么形式的觸點。選用繼電器時，一般控制電路的電源電壓可作為選用的依據?？刂齐娐窇芙o繼電器提供足夠的工作電流，否則繼電器吸合是不穩定的。
2、查閱有關資料確定使用條件后，可查找相關資料，找出需要的繼電器的型號和規格號。若手頭已有繼電器，可依據資料核對是否可以利用。最后考慮尺寸是否合適。
3、注意器具的容積。若是用于一般用電器，除考慮機箱容積外，小型繼電器主要考慮電路板安裝布局。對于小型電器，如玩具、遙控裝置則應選用超小型繼電器產品。
繼電器的分類：繼電器的分類方法較多，可以按作用原理、外形尺寸、保護特征、觸點負載、產品用途等分類。
一、按作用原理分
1、電磁繼電器
在輸入電路內電流的作用下，由機械部件的相對運動產生預定響應的一種繼電器。
它包括直流電磁繼電器、交流電磁繼電器、磁保持繼電器、極化繼電器、舌簧繼電器,節能功率繼電器。
(1)直流電磁繼電器：輸入電路中的控制電流為直流的電磁繼電器。
(2)交流電磁繼電器：輸入電路中的控制電流為交流的電磁繼電器。
(3)磁保持繼電器：將磁鋼引入磁回路，繼電器線圈斷電后，繼電器的銜鐵仍能保持在線圈通電時的狀態，具有兩個穩定狀態。
(4)極化繼電器：狀態改變取決于輸入激勵量極性的一種直流繼電器。
(5)舌簧繼電器：利用密封在管內，具有觸點簧片和銜鐵磁路雙重作用的舌簧的動作來開、閉或轉換線路的繼電器。
(6)節能功率繼電器:輸入電路中的控制電流為交流的電磁繼電器,但它的電流大(一般30-100A),體積小, 節電功能.
2、固態繼電器
輸入、輸出功能由電子元件完成而無機械運動部件的一種繼電器。
3、時間繼電器
當加上或除去輸入信號時，輸出部分需延時或限時到規定的時間才閉合或斷開其被控線路的繼電器。
4、溫度繼電器
當外界溫度達到規定值時而動作的繼電器.
5、風速繼電器
當風的速度達到一定值時，被控電路將接通或斷開。
6、加速度繼電器
當運動物體的加速度達到規定值時，被控電路將接通或斷開。
7.其它類型的繼電器
如光繼電器、聲繼電器、熱繼電器等。
二、按外形尺寸分
微型繼電器：最長邊尺寸不大于10mm的繼電器
超小型繼電器：最長邊尺寸大于10mm，但不大于25mm的繼電器
小型繼電器：最長邊尺寸大于25mm，但不大于50mm的繼電器
三、按觸點負載分
微功率繼電器：小于0.2A的繼電器。
弱功率繼電器：0.2～2A的繼電器。
中功率繼電器：2～10A的繼電器。
大功率繼電器：10A以上繼電器。
節能功率繼電器：20A-100A的繼電器
四、按防護特征分
密封繼電器：采用焊接或其它方法，將觸點和線圈等密封在金屬罩內，其泄漏率較低的繼電器。
塑封繼電器：采用封膠的方法，將觸點和線圈等密封在塑料罩內，其泄漏率較高的繼電器。
防塵罩繼電器：用罩殼將觸點和線圈等封閉加以防護的繼電器。
敞開繼電器：不用防護罩來保護觸點和線圈等的繼電器。
五、按用途分
通訊繼電器（包括高頻繼電器）：該類繼電器觸點負載范圍從低電平到中等電流，環境使用條件要求不高。
機床繼電器：機床中使用的繼電器，觸點負載功率大，壽命長。
家電用繼電器：家用電器中使用的繼電器，要求安全性能好。
汽車繼電器：汽車中使用的繼電器，該類繼電器切換負載功率大，抗沖、抗振性高。
小型直流繼電器參數
小型直流電磁繼電器的主要參數有:
1一線圈直流電阻，指用萬用表測出的線圈的電阻值。
2一額定工作電壓或額定工作電流，這是指繼電器正常工作時，線圈的電壓或電流值。有時，手冊中只給出額定工作電壓或額定工作電流，這時就可以用歐姆定律算出沒給出的額定電流或額定電壓值:即/=U/R，U=IxR，R為繼電器線圈的直流電阻。
3一吸合電壓或電流，它是指繼電器產生吸合時的最小電壓或電流。如果只給繼電器的線圈上加上吸合電壓，這時的吸合是不牢靠的。一般吸合電壓為額定工作電壓的75%左右。
4一釋放電壓或電流，是指繼電器兩端的電壓減小到一定數值時，繼電器從吸合狀態轉到釋放狀態時的電壓值。釋放電壓要比吸合電壓小得多，一般釋放電壓是吸合電壓的1/4左石。
5一觸點負載，是指繼電器的觸點在切換時能承受的電壓和電流值。
歡迎大家加入我們的工業電氣設計交流群：315160946，與更多同行人士交流學習
掃描下面小程序，能領取更多優惠券哦！
瓦斯繼電器分為輕瓦斯繼電器和重瓦斯繼電器兩種。輕瓦斯繼電器保護動作于發出信號；重瓦斯繼電器則保護動作于跳開變壓器各電源側的斷路器。
下圖2所示為輕瓦斯與重瓦斯繼電器在變壓器保護中的應用原理。
瓦斯繼電器保護功能是；當變壓器內部出現匝間和層間短路、過載、硅鋼片故障、變壓器殼體接頭剩油、線圈繞組內部斷路、絕緣油老化和油面下降到最低值時，都會產生少量的氣體，此時氣體沿著安裝的變壓器殼體與油枕之間瓦斯繼電器油管，慢慢地進入瓦斯繼電器內部，并且開始聚集。當氣體聚集到一定的濃度，它會有一定的壓力，此時它會聚集的能量轉換為一種力矩來推動繼電器觸點閉合。因為大功率變壓器隨便內部出現故障點，都會造成變壓器局部產生高溫，使絕緣油溫度升高，體積膨脹乃至沸騰，電弧使絕緣物和絕緣油分解而產生大量氣體。此時瓦斯繼電器將故障產生后的結果，自動地切斷高壓/低壓側電源，并且告訴值班人員變壓器出問題了，趕快去處理故障吧。
簡單地說，變壓器內部產生嚴重故障時，由種瓦斯繼電器動作；變壓器由于外殼漏油，使油枕油面降低最低后，由輕瓦斯繼電器動作來提示值班人員采取相應對策，確保變壓器的安全運行。
]]>
